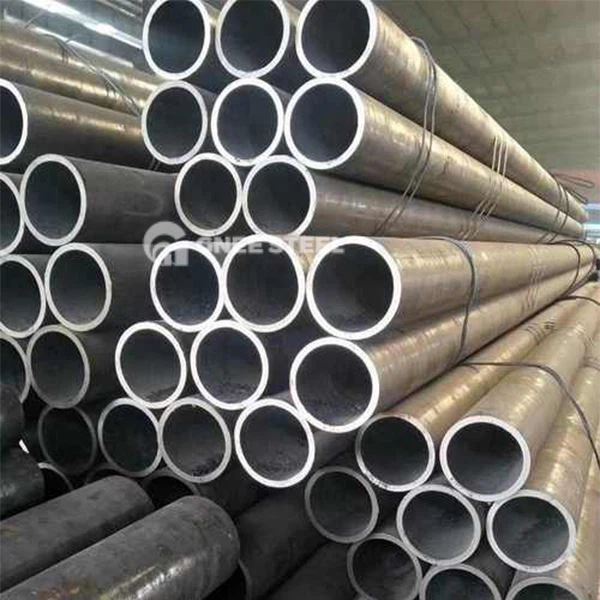

Especificação do tubo Bolier A210/A210M
1.1 Esta especificação cobre a espessura mínima - -, meio sem costura - aço de carbono, tubos de caldeira e bala de caldeira, incluindo extremidades seguras (consulte a nota 1), arco e estadia e tubos de superaquecedor.
NOTA 1: Este tipo não é adequado para finais seguros por soldagem forja.
1.2 Os tamanhos e espessuras da tubulação geralmente fornecidos a esta especificação são de 1/2 pol. A 5 pol. [12,7 a 127 mm] em diâmetro externo e 0,035 a 0,500 pol. [0,9 a 12,7 mm], inclusive, na espessura mínima da parede. A tubulação com outras dimensões pode ser fornecida, desde que esses tubos cumpram todos os outros requisitos desta especificação.
1.3 Os requisitos de propriedade mecânica não se aplicam à tubulação menor que 1/8 pol. [3,2 mm] em diâmetro interno ou 0,015 pol. [0,4 mm] de espessura.
1.4 Esta especificação abrange os graus A - 1 e C da caldeira de médio-carbono perfeita e tubos de superaquecedores com diferentes requisitos químicos e de tração. (Tabela 1, Tabela 3 e Seção 11.)
OD: 1/2in-5in (12,7-127mm),
WT: 0,035in-0.500in (0,9-12,7 mm)
Grau: ASTM A210 Grau A1, ASTM A210 Grau C
APLICAÇÃO: Para caldeira alta, média, baixa - pressão de pressão e pressão
Composição química dos tubos de superaquecedor ASTM A210/A210M
|
Nota |
Carbono |
Manganês |
Fósforo |
Enxofre |
Silício |
|
ASTM A210 GR A1 |
0,27% máx |
0,93% máx |
0,035% máx |
0,035% máx |
0,10% min |
|
ASTM A210 gr C |
0,35% máx |
0.29% - 1.06% |
0,035% máx |
0,035% máx |
0,10% min |
Propriedades mecânicas da ASTM A210/A210M TUBO Bolier sem costura
|
Nota |
P # |
Resistência à tracção |
Colheita |
Dureza máxima |
Verifique o inventário |
|
|
ASTM A210 GR A1 |
P 1 |
KSI: 60 MPA: 415 |
KSI: 37 MPA: 255 |
79 HRB (Rockwell B) |
143 HB (Brinell) |
A210 GR Um inventário |
|
ASTM A210 gr C |
P 1 |
KSI: 70 MPA: 485 |
KSI: 40 MPA: 275 |
89 HRB (Rockwell B) |
179 HB (Brinell)
|
A210 GR Um inventário |
Espessura e tolerância da parede de ASTM A210/A210M Médio sem costura - aço carbono
|
Diâmetro externo, mm |
Tolerância, % |
|
|
Enrolado a quente |
OD menor ou igual a 101,6, WT menor ou igual a 2,4 |
+40/-0 |
|
OD menor ou igual a 101,6, 2,4 ＜ WT menor ou igual a 3,8 |
+35/-0 |
|
|
OD menor ou igual a 101,6, 3,8 ＜ WT menor ou igual a 4,6 |
+33/-0 |
|
|
OD≤101.6, WT>4.6 |
+28/-0 |
|
|
OD>101.6, 2,4 ＜ WT menor ou igual a 3,8 |
+35/-0 |
|
|
OD>101.6, 3,8 ＜ WT menor ou igual a 4,6 |
+33/-0 |
|
|
OD>101.6, WT>4.6 |
+28/-0 |
|
|
|
Diâmetro externo, mm |
Tolerância, % |
|
Frio desenhado |
OD menor ou igual a 38.1 |
+20/0 |
|
OD>38.1 |
+22/0 |
Diâmetro externo e tolerância de ASTM A210/A210M TUBO Bolier sem costura
|
Diâmetro externo, mm |
Tolerância, mm |
|
|
Enrolado a quente |
OD menor ou igual a 101,6 |
+0.4/-0.8 |
|
101.6 ＜ od menor ou igual a 177,8 |
+0.4/-1.2 |
|
|
|
Diâmetro externo, mm |
Tolerância, % |
|
Frio desenhado |
OD ＜ 25.4 |
±0.10 |
|
25,4 menor ou igual a OD menor ou igual a 38.1 |
±0.15 |
|
|
38.1 ＜ od ＜ 50,8 |
±0.20 |
|
|
50,8 menor ou igual a OD ＜ 63,5 |
±0.25 |
|
|
63,5 menos ou igual a OD ＜ 76.2 |
±0.30 |
|
|
76.2 menor ou igual a OD menor ou igual a 101,6 |
±0.38 |
|
|
101.6 ＜ od menor ou igual a 177,8 |
+0.38/-0.64 |
Especificações de dimensão do tubo Bolier sem costura A210/A210M
