Descrição dos produtos
ASTM A192/ASME SA192 cobre o mínimo - parede - espessura, caldeira de aço carbono sem costura e tubos de superaquecedor para o serviço de pressão alta -.
Os tamanhos e espessuras da tubulação geralmente fornecidos a esta especificação são de 1/2 pol. A 7 pol (12,7 a 177,8 mm) de diâmetro externo e 0,085 a 1.000 em (2,2 a 25,4 mm), inclusive, na espessura mínima da parede. A tubulação com outras dimensões pode ser fornecida, desde que esses tubos cumpram todos os outros requisitos desta especificação.
Os valores declarados em ambos os polegadas - unidades de libra ou unidades Si devem ser considerados separadamente como padrão. Dentro do texto, as unidades SI são mostradas entre colchetes. Os valores declarados em cada sistema não são equivalentes exatos; Portanto, cada sistema deve ser usado independentemente do outro. Os valores combinados dos dois sistemas podem resultar em não - em conformidade com a especificação. As unidades polegadas - libras devem ser aplicadas, a menos que a designação "M" desta especificação seja especificada no pedido.
Diâmetro externo: 12.7-177,8 mm
Espessura da parede: 2.2-25,4mm
Comprimento: 6-32m
Tipo: tubo reto, u - dobra tubo
Tratamento térmico:
Hot - Tubos acabados não precisam ser tratados pelo calor. Os tubos acabados frios devem ser tratados térmicos após o frio final - terminando a uma temperatura de 1200 graus F [650 graus] ou superior.
Especificação padrão
ASTM A192/ASME SA192 HIGH - Pressão Composição química da caldeira de aço carbono de aço carbono
| Nota | Composição química (%) | |||||
| Tipo | C | Sim | Mn | P | S | |
| ASTM A192/ASME SA192 | Sem costura | 0.06~0.18 | 0,25Max | 0.27~0.63 | 0,035max | 0,035max |
ASTM A192/ASME SA192 Propriedade mecânica do tubo de caldeira
| Nota | % De alongamento | Teste de tração MPA ou N/MM2 | |
| A | Min resistência ao escoamento | Resistência à tracção | |
| ASTM A192/ASME SA192 | =35 | =180 | =325 |
Tubo de aço ASTM A192/ASME SA192 para requisito de dureza da caldeira
| Número de dureza Brinell | Número de dureza Rockwell |
| (Tubos 0,200 pol. [5,1 mm] e na espessura da parede) | (Tubos menores de 0,200 pol. [5,1 mm] na espessura da parede) |
| 137 HB | 77 HRB |
| Tamanhos de tubo para trocadores de calor e condensadores e caldeira | |||||||||||
| Diâmetro externo | BWG | ||||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||||
| Espessura da parede mm | |||||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||||
| mm | polegada | Peso kg/m | |||||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |||
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |||
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |||
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||||
| 88.9 | 3 1/2 | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||||
| 114.3 | 4 1/2 | 4.654 | 5.924 | 7.734 | 9.43 | ||||||
| Forma de tubo:Straight & u - Bend & Finned & enrolado | |||||||||||
| Tubo de aço inoxidável:A/SA213, A/SA249, A/SA268, A/SA269, A/SA789, EN10216 - 5, A/SA688, B/SB163, JIS-G3463, GOST9941-81. | |||||||||||
| Tubo de aço de carbono e liga de liga:A/SA178,A/SA179, A/SA192, A/SA209, A/SA210, A/SA213, A.SA214 | |||||||||||

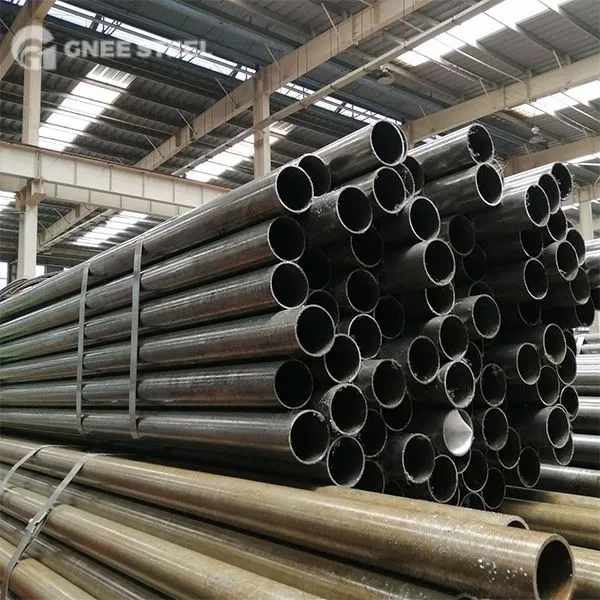

Tubo Gnee A192/SA192 em estoque
A192 Boiler Tubes - SA192 Boilers And Pressure Vessel Tubes - Boilers And Pressure Vessels - Carbon Steel - High-Temperature Service Applications - High-Temperature Services - Pressure Vessels - tubos e tubos sem costura - A192 tubos de aço sem costura - tubos de aço ASME SA192 -} Superheaters {18 {18}
Comparação de ASTM A192/SA192 e outros materiais de tubo de aço carbono e tubos
- Vs ASTM A106 GR.B:O tubo de aço carbono ASTM A106 GR.B é comumente usado para a temperatura alta -, alta - tubulação de pressão, mas não foi projetada especificamente para a espessura mínima de parede necessária para caldeiras/super -fortes. O tubo de aço carbono ASTM A106 GR.B normalmente possui paredes mais grossas que A192/SA192 da mesma especificação, oferecendo maior pressão -, mas uma transferência de calor ligeiramente menor e maior custo. O tubo de aço carbono ASTM A106 GR.B é comumente usado em linhas de vapor principal da caldeira e linhas de água de alimentação, enquanto o tubo de aço carbono ASTM A192/SA192 é projetado especificamente para os pacotes de super -fortes e trocador de calor de caldeira, onde paredes finas são necessárias para transferência de calor eficiente.
- Vs ASTM A210 GR.A1:ASTM A210 GR.A1 é um tubo semestível de aço manganês de carbono de carbono, usado em caldeiras e superaquecedores. Devido ao seu maior teor de carbono, sua força e dureza superam A192/SA192 e são usadas principalmente em aplicações que requerem maior resistência.
Testes e inspeções necessários para ASTM A192/SA192 Tubo de aço carbono
- Teste de tração: Isso é realizado em amostras colhidas de cada lote de tubo de aço para verificar a resistência à tração, resistência ao escoamento e alongamento.
- Teste de dureza: isso geralmente é realizado em cada tubo ou lote.
- Teste de pressão hidráulica: isso é obrigatório para cada tubo. A pressão do teste é muito alta e mantida por pelo menos 5 segundos para garantir que não haja vazamento ou deformação permanente, garantindo a segurança sob pressão.
- Non - Teste destrutivo: o padrão geralmente requer teste atual ou teste ultrassônico (ou uma combinação de ambos) para detectar defeitos longitudinais, e isso deve ser realizado em todos os tubos.
Usos e aplicativos:
1. Tubos de boiler: os tubos A192/SA192 são usados principalmente em sistemas de caldeira para aplicações altas - pressão e superaquecimento. Eles são amplamente empregados em usinas de energia, usinas de energia térmica e caldeiras industriais para gerar vapor. Os tubos A192/SA192 exibem excelente condutividade térmica e alta resistência à tração, tornando -os adequados para lidar com temperaturas e pressões elevadas.
2. Trocadores de teto: Os tubos A192/SA192 são usados em trocadores de calor onde é necessária uma transferência de calor eficiente. Esses tubos são frequentemente utilizados em aplicações envolvendo fluido - para - fluido ou gás - para - troca de calor de fluido, como nos sistemas HVAC, unidades de refrigeração e equipamentos de processo industrial. A construção perfeita dos tubos A192/SA192 garante o fluxo de fluido liso e minimiza a queda de pressão.
3.Condensores: Os tubos A192/SA192 encontram aplicações em unidades condensadores que fazem parte de vários sistemas, como usinas de energia e unidades de refrigeração. Os condensadores são responsáveis pela transferência de calor do vapor para o estado líquido, e os tubos A192/SA192 oferecem excelentes recursos de transferência de calor para esse fim.
4. Refinamento do petroleum: Os tubos A192/SA192 são ocasionalmente utilizados em processos de refino de petróleo, particularmente em aplicações envolvendo altos fluidos de pressão - e alta -}. Esses tubos são empregados para troca de calor, transporte de fluidos e outras funções críticas nas operações de refino.
